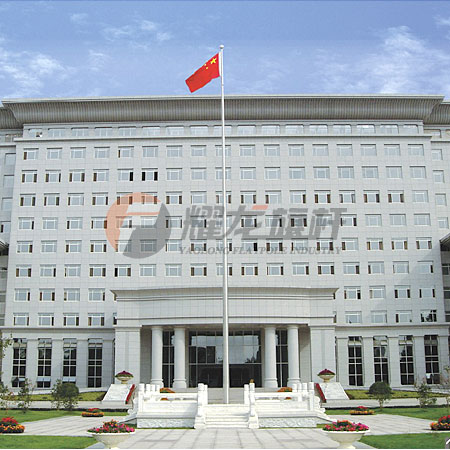

南京军区司令部旗杆
快盈vII作者:admin 发布日期:2020-07-06
耀龙旗杆为北京2008年奥运场馆选定产品,并成为2010年上海世博会,广州亚运会旗杆供应商!佛山市耀龙金属有限公司专业生产销售不锈钢旗杆、铝合金旗杆、锥形旗杆,电动风动旗杆,电动颁奖升旗系统等系列产品。
电动旗杆特点:
耀龙电动遥控旗杆采用国际先进的微电脑控制技术能对旗杆升旗、降旗的时间进行准确有效的控制,并具有广博联动功能。可以将多根旗杆联网,实现群升、群降、群停。同步度可达到0.1秒。
1、通过升旗电机及控制器,用按钮或遥控器可控制旗帜的升降。
2、电动装置能对9米-30米高度电动升降,具有自动学习功能,即无论旗杆多高,只要按学习键上、下一次即可确保升降与各个国家国歌时间长短同步升级到顶。
3、控制器采用高强度材料制成,外形美观、操作界面简洁、使用方便。
4、升旗装置具有自动排线功能,不会使旗绳绕乱。
5、旗绳采用特制的不锈钢丝绳,放在旗杆内部,经久耐用。
6、电机体积小、噪音低,安全安装在旗杆内部。
旗杆参数表 | ||||||||||
锥度比: |
1000:10 |
|||||||||
序号 | 型号 | 高度 | 上口径φ | 下口径φ | 材质 | 壁厚 | 顺风球直径φd | 升旗电机功率 | 底座尺寸 | 抗风强度 |
1 | YLQG/80 | 8m | 80 | 160 | 304 | 2.5 | 180 | 150W | 320*320*10 | 12 |
2 | YLQG/90 | 9m | 80 | 170 | 304 | 2.5 | 180 | 150W | 400*400*14 | 12 |
3 | YLQG/100 | 10m | 80 | 180 | 304 | 2.5 | 180 | 150W | 400*400*14 | 12 |
4 | YLQG/110 | 11m | 80 | 190 | 304 | 2.5 | 200 | 150W | 400*400*14 | 12 |
5 | YLQG/120 | 12m | 80 | 200 | 304 | 2.5 | 200 | 150W | 400*400*14 | 12 |
6 | YLQG/130 | 13m | 80 | 210 | 304 | 3.0 | 200 | 150W | 500*500*18 | 12 |
7 | YLQG/140 | 14m | 80 | 220 | 304 | 3.0 | 230 | 180W | 500*500*18 | 12 |
8 | YLQG/150 | 15m | 80 | 230 | 304 | 3.0 | 230 | 180W | 500*500*18 | 12 |
9 | YLQG/160 | 16m | 80 | 240 | 304 | 3.0 | 250 | 180W | 500*500*18 | 12 |
10 | YLQG/170 | 17m | 80 | 250 | 304 | 3.0 | 250 | 180W | 500*500*20 | 12 |
11 | YLQG/180 | 18m | 80 | 260 | 304 | 3.0 | 250 | 700W | 500*500*20 | 12 |
12 | YLQG/190 | 19m | 80 | 270 | 304 | 3.0 | 250 | 700W | 500*500*20 | 12 |
13 | YLQG/200 | 20m | 80 | 280 | 304 | 3.0 | 250 | 700W | 600*600*24 | 12 |
14 | YLQG/210 | 21m | 80 | 290 | 304 | 3.0 | 250 | 700W | 600*600*24 | 12 |
15 | YLQG/220 | 22m | 80 | 300 | 304 | 3.0 | 250 | 700W | 600*600*24 | 12 |
16 | YLQG/230 | 23m | 80 | 310 | 304 | 4.0 | 250 | 700W | 600*600*24 | 12 |
17 | YLQG/240 | 24m | 80 | 320 | 304 | 4.0 | 250 | 1000W | 600*600*24 | 12 |
18 | YLQG/250 | 25m | 80 | 330 | 304 | 4.0 | 250 | 1000W | 800*800*30 | 12 |
19 | YLQG/260 | 26m | 80 | 340 | 304 | 4.0 | 250 | 1000W | 800*800*30 | 12 |
20 | YLQG/270 | 27m | 80 | 350 | 304 | 4.0 | 250 | 1000W | 800*800*30 | 12 |
21 | YLQG/280 | 28m | 80 | 360 | 304 | 4.0 | 250 | 1000W | 800*800*30 | 12 |
22 | YLQG/290 | 29m | 80 | 370 | 304 | 5.0 | 250 | 1000W | 800*800*30 | 12 |
23 | YLQG/300 | 30m | 80 | 380 | 304 | 5.0 | 250 | 1000W | 800*800*30 | 12 |
锥度比: |
1000:8 |
|||||||||
序号 | 型号 | 高度 | 上口径φ | 下口径φ | 材质 | 壁厚 | 顺风球直径φd | 升旗电机功率 | 底座尺寸 | 抗风强度 |
1 | YLQG/80 | 8m | 80 | 144 | 304 | 2.5 | 180 | 150W | 320*320*10 | 12 |
2 | YLQG/90 | 9m | 80 | 152 | 304 | 2.5 | 180 | 150W | 400*400*14 | 12 |
3 | YLQG/100 | 10m | 80 | 160 | 304 | 2.5 | 180 | 150W | 400*400*14 | 12 |
4 | YLQG/110 | 11m | 80 | 168 | 304 | 2.5 | 200 | 150W | 400*400*14 | 12 |
5 | YLQG/120 | 12m | 80 | 176 | 304 | 2.5 | 200 | 150W | 400*400*14 | 12 |
6 | YLQG/130 | 13m | 80 | 184 | 304 | 3.0 | 200 | 150W | 500*500*18 | 12 |
7 | YLQG/140 | 14m | 80 | 192 | 304 | 3.0 | 230 | 180W | 500*500*18 | 12 |
8 | YLQG/150 | 15m | 80 | 200 | 304 | 3.0 | 230 | 180W | 500*500*18 | 12 |
9 | YLQG/160 | 16m | 80 | 208 | 304 | 3.0 | 250 | 180W | 500*500*18 | 12 |
10 | YLQG/170 | 17m | 80 | 216 | 304 | 3.0 | 250 | 180W | 500*500*20 | 12 |
11 | YLQG/180 | 18m | 80 | 224 | 304 | 3.0 | 250 | 700W | 500*500*20 | 12 |
12 | YLQG/190 | 19m | 80 | 232 | 304 | 3.0 | 250 | 700W | 500*500*20 | 12 |
13 | YLQG/200 | 20m | 80 | 240 | 304 | 3.0 | 250 | 700W | 600*600*24 | 12 |
14 | YLQG/210 | 21m | 80 | 248 | 304 | 3.0 | 250 | 700W | 600*600*24 | 12 |
15 | YLQG/220 | 22m | 80 | 256 | 304 | 3.0 | 250 | 700W | 600*600*24 | 12 |
16 | YLQG/230 | 23m | 80 | 264 | 304 | 4.0 | 250 | 700W | 600*600*24 | 12 |
17 | YLQG/240 | 24m | 80 | 272 | 304 | 4.0 | 250 | 1000W | 600*600*24 | 12 |
18 | YLQG/250 | 25m | 80 | 280 | 304 | 4.0 | 250 | 1000W | 800*800*30 | 12 |
19 | YLQG/260 | 26m | 80 | 288 | 304 | 4.0 | 250 | 1000W | 800*800*30 | 12 |
20 | YLQG/270 | 27m | 80 | 296 | 304 | 4.0 | 250 | 1000W | 800*800*30 | 12 |
21 | YLQG/280 | 28m | 80 | 304 | 304 | 4.0 | 250 | 1000W | 800*800*30 | 12 |
22 | YLQG/290 | 29m | 80 | 312 | 304 | 5.0 | 250 | 1000W | 800*800*30 | 12 |
23 | YLQG/300 | 30m | 80 | 320 | 304 | 5.0 | 250 | 1000W | 800*800*30 | 12 |
旗杆基础预埋件 | ||||||||||
序号 | 旗杆高度 (H) |
预埋基础混 (A*A*B) |
地脚螺栓 | 定位板厚度(J) | 旗杆底板尺寸 (C*C*T) |
螺栓中心距 (D*D) |
辅助圆圈φ (K) |
通孔 (L) |
调节螺栓 (M) |
箍筋 (均布) |
1 | 6≤H<9米 | 800*800*800 | 4-M20*600 | 3 | 320*320*10 | 260*260 | φ367.3 | 4-φ28 | 4-M12 | φ6*1道 |
2 | 9≤H<13米 | 1000*1000*1000 | 4-M20*800 | 4 | 400*400*14 | 330*330 | φ466.69 | 4-φ28 | 4-M16 | φ6*1道 |
3 | 13≤H<17米 | 1000*1000*1400 | 4-M22*1000 | 4 | 500*500*18 | 400*400 | φ565.69 | 4-φ28 | 4-M16 | φ6*2道 |
4 | 17≤H<20米 | 1200*1200*1600 | 4-M24*1200 | 4 | 500*500*20 | 400*400 | φ565.69 | 4-φ28 | 4-M16 | φ6*2道 |
5 | 20≤H<25米 | 1200*1200*1800 | 4-M27*1400 | 4 | 600*600*24 | 500*500 | φ707.11 | 4-φ34 | 4-M16 | φ6*3道 |
6 | 20≤H<31米 | 1500*1500*2000 | 8-M33*1800 | 5 | 800*800*30 | 600*600 | φ848.53 | 8-φ38 | 4-M20 | φ6*3道 |
